Welche elektrischen Komponenten sind normalerweise in einer Verteilungsbox enthalten?

Als wesentlicher Bestandteil des heutigen Stromnetzes leisten Verteilungskästen zwei wichtige Arbeitsplätze: die Stromversorgung dorthin, wo es benötigt wird, und schützt vor elektrischen Gefahren. Sie finden sie in Fabriken, Bürogebäuden und sogar Häusern mit Leistungsschalter, Sicherungen und anderen wichtigen Komponenten, die im Inneren installiert sind. Diese Komponenten arbeiten wie ein gut koordiniertes Team zusammen, um das gleiche Ziel zu erreichen. Während sie eine stetige Stromversorgung aufrechterhalten, überwachen sie ständig auf Fehler und handeln schnell, um potenzielle Probleme zu stoppen, bevor sie echte Schäden verursachen.

Was sind die allgemeinen elektrischen Komponenten in einer Verteilungsbox und welche Funktionen?

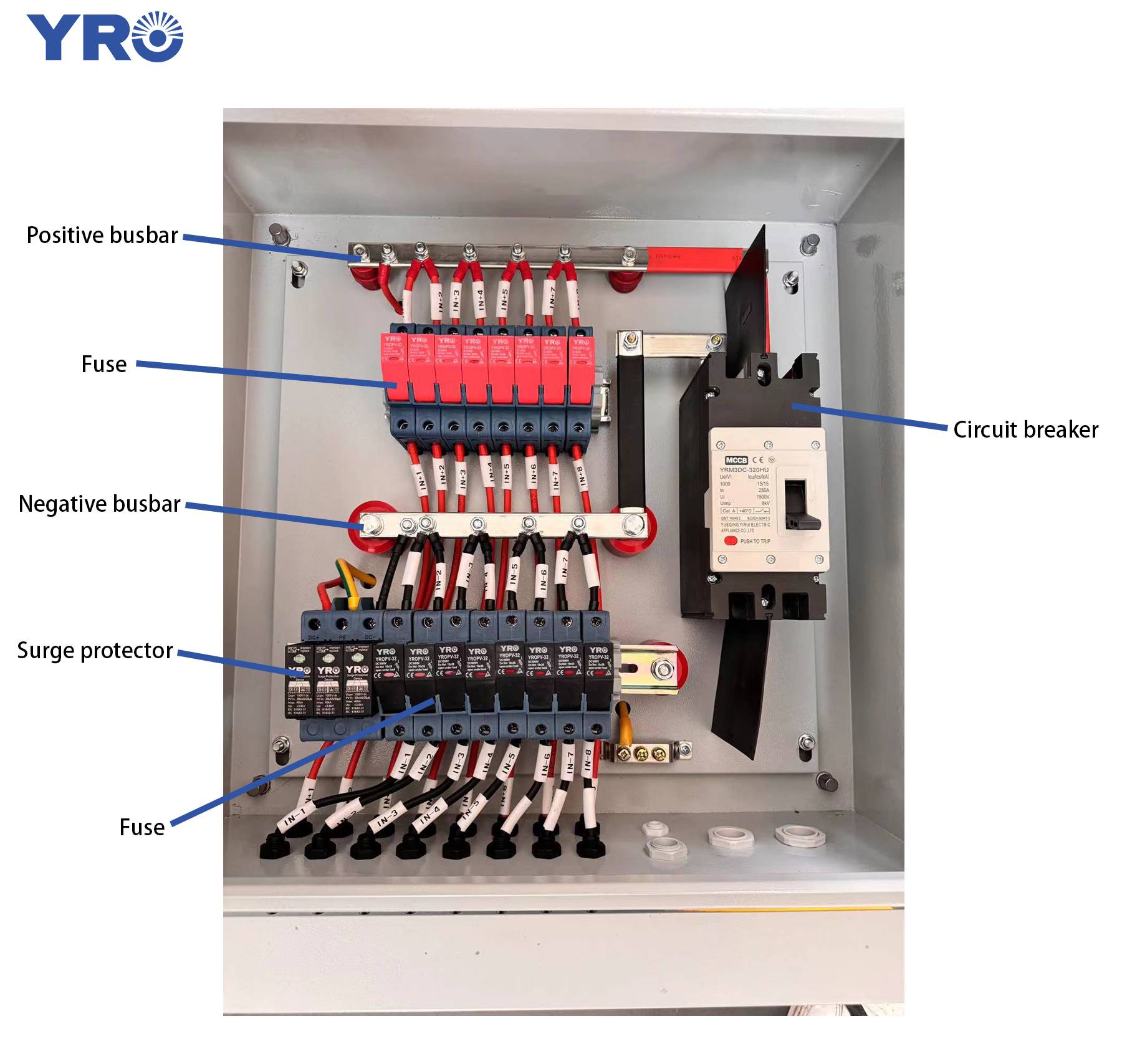

Öffnen Sie die Abdeckung derVerteilungsboxund eine schillernde Reihe von Komponenten kommt in Sicht. Wir werden ihre Funktionen von oben nach unten und von links nach rechts erklären.

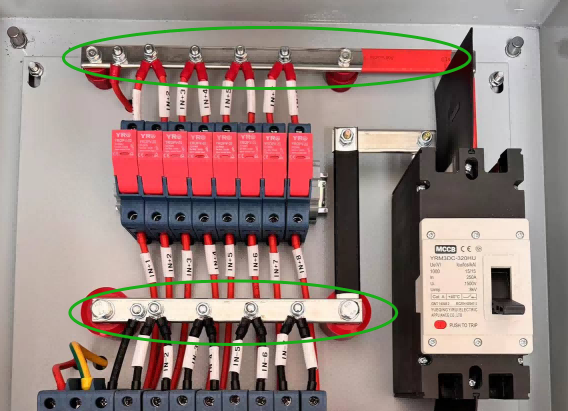

1. Busbank

Eine Busbank ist eine leitende Komponente in aVerteilungsboxDas ist verantwortlich für die Verbindung von positiven und negativen Leitern. Die Busbank besteht oft aus Kupfer. Da Kupfer eine ausgezeichnete elektrische Leitfähigkeit aufweist, ermöglicht es die Leistung, reibungslos zu fließen, den Stromverlust zu verringern und die Effizienz der Stromübertragung zu verbessern. Darüber hinaus weist Kupfer auch eine hohe mechanische Festigkeit auf und kann großen Strombelastungen standhalten, was für die Aufrechterhaltung des stabilen Betriebs von Stromausrüstung unerlässlich ist.

Um die Leistung der Busbank besser zu machen, ist sie normalerweise mit einer Zinnschicht bedeckt. Zinn kann verhindern, dass Kupfer lange Zeit mit Luft oxidieren, wodurch die durch die oxidierte Schicht verursachte Zunahme des Kontaktwiderstands vermieden wird. Darüber hinaus verringert die Blechbeschichtung die Wahrscheinlichkeit von Lichtbogen und Auslösen, wodurch elektrische Verbindungen sicherer sind.

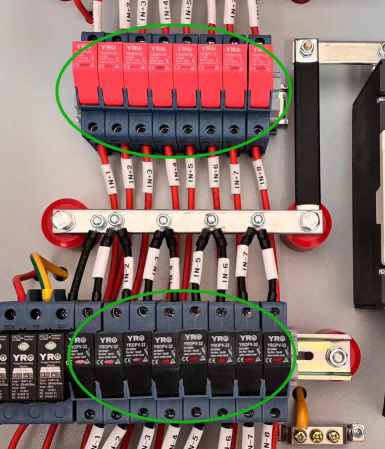

2. Sicherung

Die Hauptfunktion derSicherungist das, wenn der Strom den Nennwert der Sicherung überschreitet, dieSicherungshalterDer Kern wird aufgrund von Überhitzung schmelzen, wodurch der Strom abgeschnitten und die Schaltung geschützt wird. Sie können sehen, dass es hier zwei Sicherungsreihen gibt. Die rote Reihe oben ist mit dem positiven Pol angeschlossen, und die schwarze Zeile unten ist mit dem negativen Pol verbunden. In elektrischen Verbindungen repräsentiert Rot normalerweise den positiven Pol und Schwarz den negativen Pol. Um Verkabelungsfehler zu vermeiden, folgt das Aussehensdesign von Yro -Sicherungen auch diesem Prinzip unter Verwendung von Rot und Schwarz, wodurch die Verkabelung intuitiver wird. Auf diese Weise können Sie nur durch Beobachtung der Farbe die entsprechende Verbindungsposition eindeutig bestimmen und die Genauigkeit und Sicherheit der Installation verbessern.

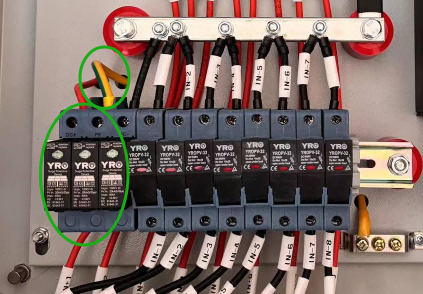

3. Lightning ARBRESTRESTER

Wenn Sie weitergehen, neben der schwarzen Sicherung montiert ist, ist dieLightning -Vertrag. Seine Hauptfunktion besteht darin, zu verhindern, dass elektrische Geräte durch transiente Überspannungen (Überspannungen) beschädigt werden. Wenn Sie während des Betriebs der Geräte feststellen, dass die Anzeige auf demLightning -VertragWenn es rot wird, bedeutet dies, dass es einen starken Schock wie einen Blitzschlag oder Selbstschutz aufgrund einer ungewöhnlich hohen Strömung erlebt hat. Zu diesem Zeitpunkt müssen wir den Betriebsstatus anderer elektrischer Geräte sofort überprüfen, um sicherzustellen, dass sie nicht betroffen sind. Es ist auch wichtig zu prüfen, ob die SPD selbst ersetzt werden muss, um sicherzustellen, dass es anschließend weiterhin wirksamen Schutz bieten kann.

Sorgfältige Schüler stellen möglicherweise fest, dass in der Verteilungsbox zusätzlich zu den roten und schwarzen Drähten auch ein außergewöhnlich auffällig gelb grünes Draht vorhanden ist. Dieser Draht ist mit dem Lightning -Ablauf verbunden und dient als Boden. Die Erdung ist ein sehr wichtiger Bestandteil der elektrischen Sicherheit. Es kann Ausrüstung aufgrund von Verwerfungen oder Leckagen des Stroms, der sicher in die Erde erzeugt wird, um potenzielle Gefahren für elektrische Geräte und Personal zu vermeiden. Daher wird dieser gelbe grüne Draht als Erdungsdraht bezeichnet, und seine Aufgabe besteht darin, sicherzustellen, dass der Strom nicht durch die Geräteschale zum Personal fließt, um das System und die Sicherheit der Benutzer zu schützen.

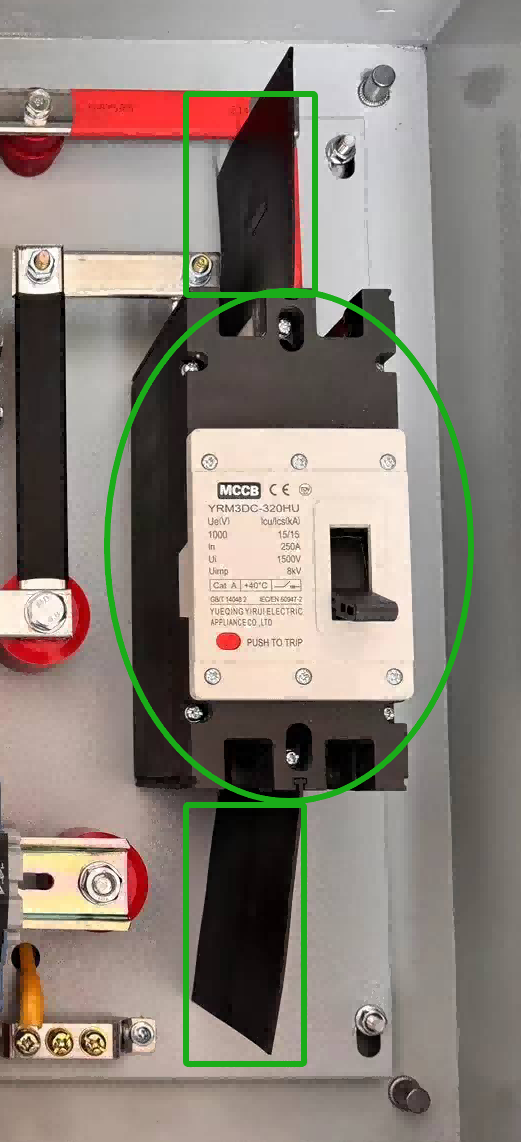

4. Leistungsschalter

Unser Blick bewegt sich in dieLeistungsschalterganz rechts. Der Leistungsschalter ist eine wichtige Komponente in der Verteilungsbox und wird hauptsächlich für das Öffnen und Schließen von Schaltungen verwendet. Wenn die Spannung zu hoch ist oder der Strom zu groß ist, stolpert der Leistungsschalter automatisch und schützt so die Sicherheit der Schaltung und der Ausrüstung.

In der Nähe des Leistungsschalters gibt es zwei schwarze Dinge. Dies sind Bogenlöschplatten. Gleichstrom hat ein Merkmal des Lichtbogens. Wenn der rote Draht und der schwarze Draht angeschlossen sind, aber nicht Kurzschaltungen sind und sich nur in der Nähe voneinander befinden, können Funken auftreten. Dies ist das Lichtbogenphänomen. Die Funktion der Bogenlöschplatte besteht darin, zu verhindern, dass dies geschieht.

5. Andere

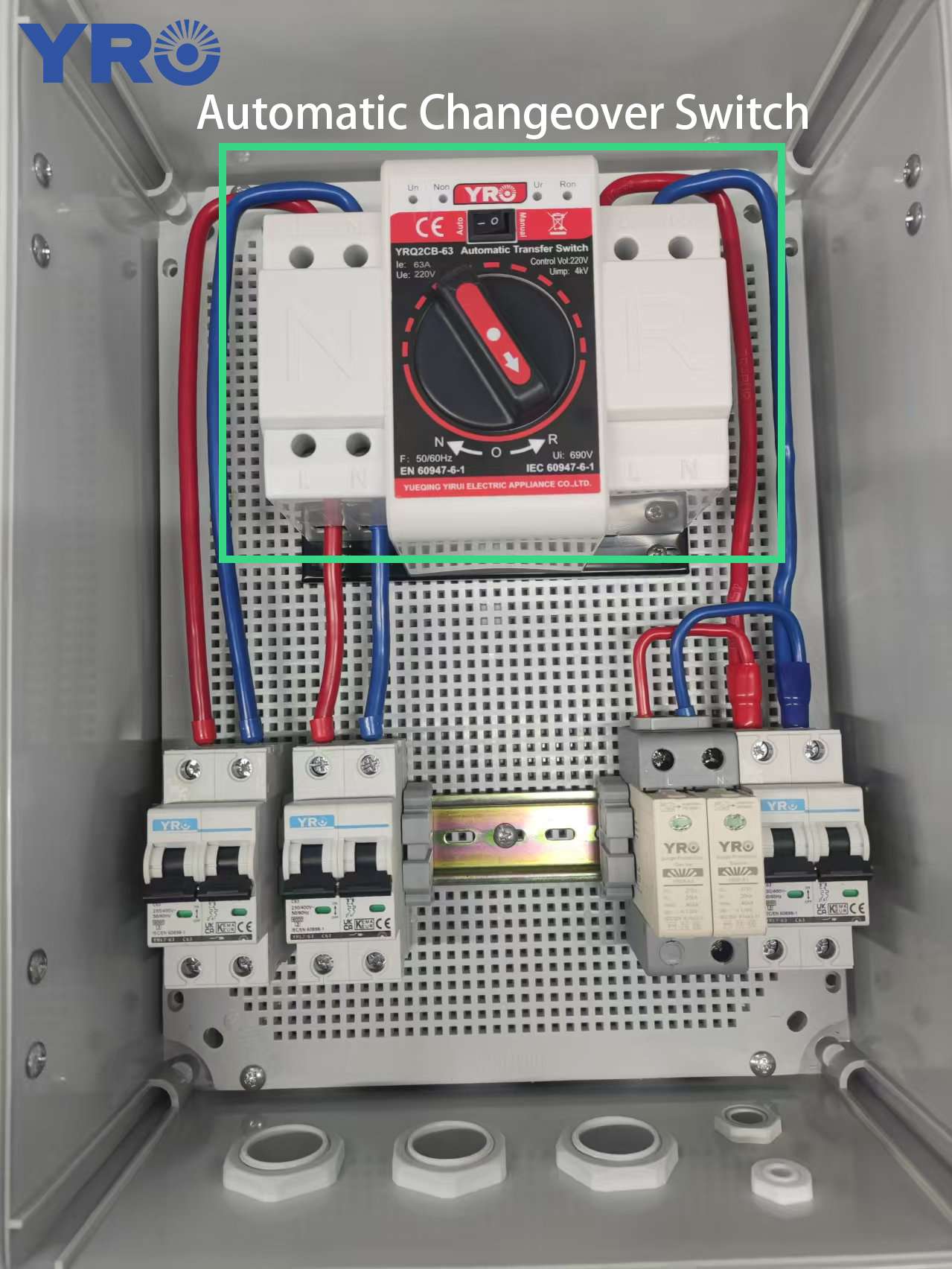

Zusätzlich zu den oben genannten Komponenten, über/unter Spannungsschutz,,Automatischer UmschalterFür Dual -Netzteile können Leckageschutz, Schütze usw. auch in der Verteilungsbox installiert werden. Diese Komponenten können nach dem tatsächlichen Bedarf angemessen konfiguriert werden, um eine umfassendere Leistungsschutz- und Kontrolllösung zu bieten.
