Was ist ein Unterbrechungsschalter und wie funktioniert er?

Während der routinemäßigen Aufrechterhaltung von Stromversorgungssystemen begegnen Techniker häufig auf eine herausfordernde Situation: Wie sie den elektrischen Fluss bei der Wartung von Geräten sicher unterbrechen können, während Unfälle wie ARC -Blitze oder Explosionen aufgrund von Betriebsfehlern verhindern? Es basiert genau auf dieser tatsächlichen Situation, dass der Trennung, ein dediziertes Gerät, entwickelt und angewendet wurde.

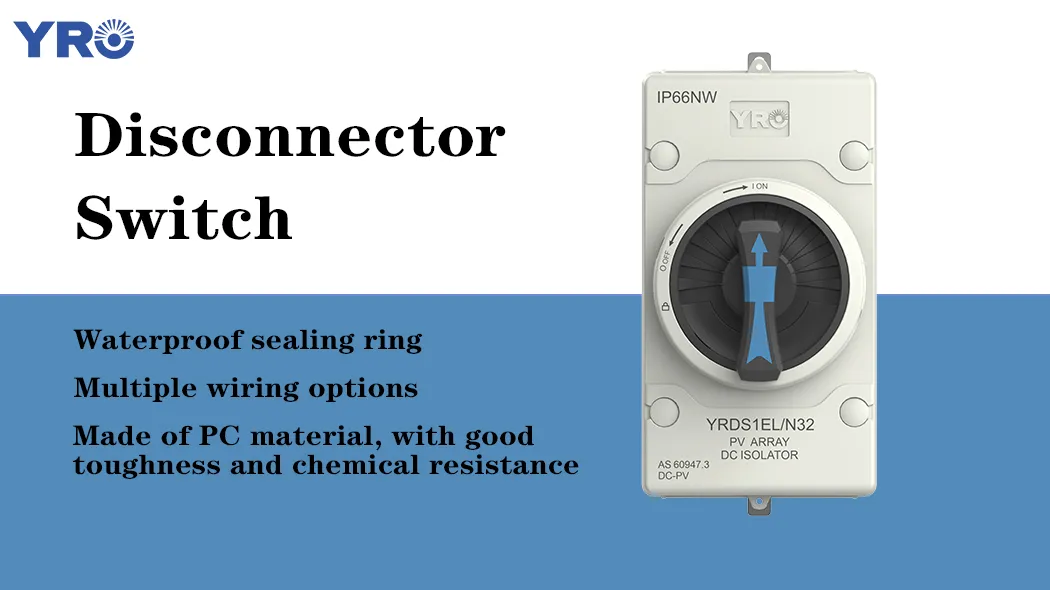

Was ist ein Trennungsschalter？？

A Trennschalterist ein mechanisches Gerät, das in elektrischen Systemen verwendet wird, um sicherzustellen, dass Schaltkreise vollständig getrennt sind. Seine Hauptfunktion besteht darin, sichtbare physische Isolation zu liefern, wenn Geräte in Wartung oder Fehlfunktionen stehen, versehentliches Stromversorgung verhindern und die Sicherheit der Betreiber sicherstellen. Ein Punkt zu beachten: Es wird normalerweise nicht für den Off -Betrieb des Laststroms verwendet, dient jedoch dazu, die Stromversorgung zu isolieren.

Der Trennung, der auch als Trennungsmesserschalter bekannt ist, ist im Wesentlichen ein Metallkontaktsystem mit einer Isolierstützstruktur. Im Gegensatz zu Leistungsschalter verfügt es nicht über eine Lichtbogen-Exting-Funktion, was bedeutet, dass es unterlastet wird. Andernfalls kann die Ausrüstung unter Hochspannung ausgebrannt werden.

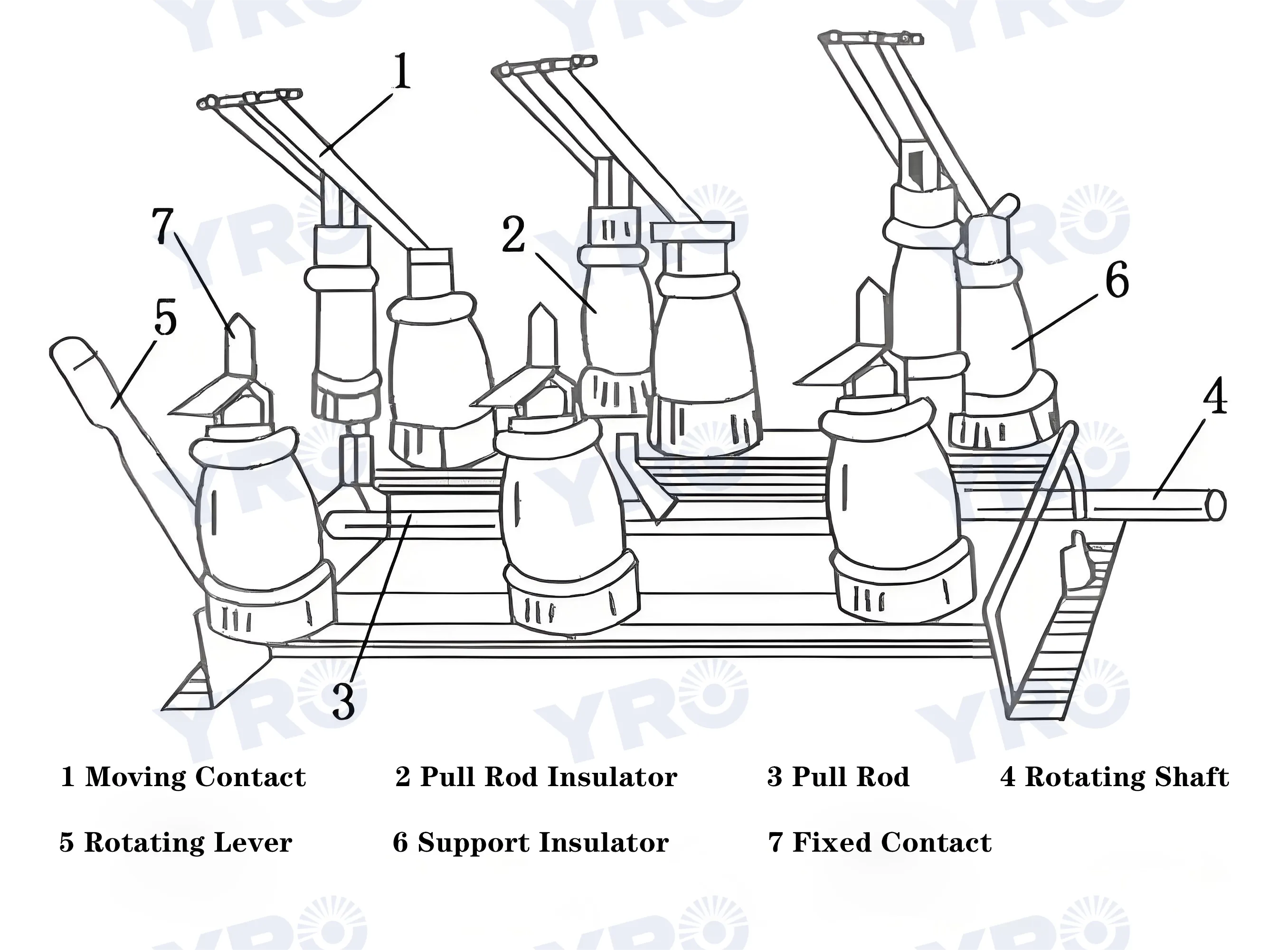

Wie funktioniert ein Trennungsschalter?

1. Öffnungsvorgang:

Schritt 1: Stellen Sie sicher, dass der Leistungsschalter getrennt wurde und in der Schaltung keinen Laststrom enthält.

Schritt 2: Fahren Sie den beweglichen Kontakt, um den Betriebsmechanismus zu drehen oder zu übersetzen und ihn vom statischen Kontakt zu trennen, um eine sichtbare Bruchfläche zu bilden.

Schritt 3: Nachdem die Kontakte getrennt sind, sollte der Bruchabstand die Isolationsanforderungen (z.

Schritt 4: Sperren Sie die offene Position und bestätigen Sie den Status durch einen mechanischen Indikator oder ein elektrisches Signal.

2. Schließvorgang:

Schritt 1: Nachdem Sie überprüft wurden, ob es keine Anomalien in der Schaltung gibt, entfernen Sie das Verriegelungsgerät.

Schritt 2: Der Betriebsmechanismus treibt den beweglichen Kontakt an, um den statischen Kontakt eng zu berücksichtigen, um den Kontaktdruck (z.

Schritt 3: Verbesserung der Stabilität durch Kontaktklemmdesign (z. B. Doppelblattstruktur) und elektromagnetisches Schloss (in hohen Kurzschlussstromszenarien).

Was sind die einzigartigen funktionalen Merkmale verschiedener Arten von Leistungsunterbrechern?

Durch Spannungsstufe klassifiziert

Hochspannungsschalter Schalter: Es wird in Hochspannungsstromsystemen von 10 kV und höher verwendet und normalerweise zwischen Umspannwerken oder Verteilungstransformatoren installiert. Es hat eine komplexe Struktur und erfordert eine starke Isolationsleistung und mechanische Stärke.

Schalter mit niedriger Spannungsschaltung: Es wird in AC 220V/380 V- und DC -Systemen verwendet, die in industriellen Elektrokabinen und Photovoltaik -Anschlussboxen weit verbreitet sind. Es verfügt über eine kompakte Struktur und einen einfachen Betrieb.

2. durch strukturelle Form klassifiziert

Schalttyp des Messerschalters: Es ist wie eine Metallklinge geformt und erreicht sich aus, indem er sie einfügt oder herauszieht. Es wird normalerweise in niedrigen Spannungssystemen verwendet und ist die intuitivste Form.

Drehschaltschalter: Durch Drehen des Betriebsgriffs werden die internen Kontakte geschlossen oder geöffnet. Es ist für Szenarien mit begrenztem Raum geeignet und wird häufig für mechanische Kontrollpaneele verwendet.

Schubladensteilscheuer: In Schubladen -Schaltschränken installiert, ist es für Wartung und Austausch geeignet und wird häufig in Stromverteilungssystemen verwendet, für die häufiger Betrieb erforderlich ist.

3. durch Installationsmethode klassifiziert

Innenschaltung: Es wird in Innenumgebungen verwendet und wird mit stärkerer Betonung der kompakten Struktur und der staubsicheren Fähigkeiten konzipiert.

Sicherheitsschalter Outdoor -Sicherheitsausschnitt: Es ist für Umgebungen im Freien wie Freien oder auf Dächern geeignet und muss eine gute regenfeste, uV-vorsichtige und korrosionsbedingte Leistung haben.

4. Nach Betriebsmodus klassifiziert

Manuellem Stromverbot: Die mechanische Verbindungsstange wird von einem isolierten Betriebhebel oder einem rotierenden Griff angetrieben, um die Kontakte zu trennen. Diese Methode wird hauptsächlich in Systemen mit niedriger Spannung oder kleinem Maßstab verwendet.

Elektrischer Betrieb: Das Öffnen und Schließen des Schalters wird durch Fahrt des Zahnradmechanismus mit einem Elektromotor erreicht, der häufig in Szenarien wie Hochspannungsunterdrückungen zu sehen ist, die eine Fernbedienung erfordern.

Abschluss

Obwohl der Trennung nicht die komplexeste elektrische Geräte ist, ist er eine wichtige Komponente, um die persönliche Sicherheit und den stabilen Betrieb des Schaltungssystems zu gewährleisten. Von der grundlegenden Definition über das Arbeitsprinzip und dann bis hin zu den funktionalen Unterschieden zwischen verschiedenen Produkten können wir feststellen, dass die Auswahl des geeigneten Trennung nicht nur die Wartungseffizienz verbessern, sondern auch die Unfallrate erheblich verringert.

Wenn Sie sich weiterhin tiefer in ein bestimmtes Modell oder ein bestimmtes Installationsfall befassen möchten, kann YRO die tatsächliche Anwendungssituation für Sie weiter analysieren oder geeignete Produkte empfehlen. Wenn Sie Hilfe benötigen, können Sie uns gerne kontaktieren
