Was ist ein Überspannungsschutz?

In Stromversorgungssystemen sind Spannungsanomalien eine der Hauptursachen für Schäden und Sicherheitsrisiken für Geräte. Einige Personen -Geräte arbeiten nicht ordnungsgemäß, während andere ausgebrannt sind - diese Fehlfunktionen stehen in direktem Zusammenhang mit Spannungsproblemen.

Was ist ein Überspannungsschutz?

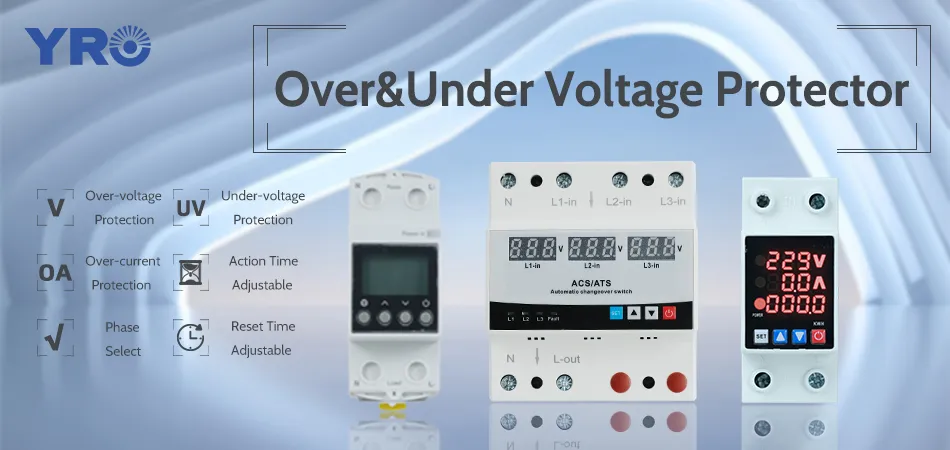

EinÜber/unter Spannungsschutzist eine Schutzvorrichtung, die Spannungsüberwachung, logische Beurteilung und Leistungsregelung integriert. Es überwacht kontinuierlich die Versorgungsspannung und schneidet die Schaltung automatisch ab, wenn die Spannung überschreitet oder unter die voreingestellten sicheren Grenzwerte fällt. Anschließend verzögert es die automatische Reseet, sobald sich die Spannung normalisiert, und bietet dynamischen Schutz für elektrische Geräte und Stromversorgungssysteme. Im Gegensatz zu Blitzverhaftungen (die nur vor transienten Spikes schützen),,SpannungsschutzBieten Sie eine kontinuierliche Überwachung und einen umfassenden Schutz vor hohen und niedrigen Spannungsbedingungen.

Trotz ihrer Bedeutung verwirren viele Menschenüber und unter SpannungsschutzmitLightning -Verhaftungen. Schlimmer noch, einige unterschätzen die Risiken einer Unterspannung. In den folgenden Abschnitten werden wir Missverständnisse entlarven und technische Unterschiede klären.

Können Haushaltsgeräte mit niedrigem Spannung beschädigen?

Kurze Antwort: Ja. Während Hochspannung eine offensichtliche Bedrohung darstellt, ist eine niedrige Spannung eine versteckte Gefahr. Die Kernmechanismen von Unterspannungsschäden sind wie folgt:
Aktueller Kompensationseffekt
Die meisten Geräte sind für 220-240 V oder 110-120 V ausgelegt (variiert je nach Land).
Nach p = v*i erhöht sich der Strom (i), wenn die Spannung (v) fällt, die Leistung (P) aufrechtzuerhalten. Zum Beispiel:
Ein 1000 -W -Kühlschrank -Kompressor (Zeichnung ~ 4,5a bei 220 V)
Bei 180 V kann der Strom auf 1000 W / 180 V~ 5,56A steigen (23% Anstieg)
Spannungsschwankungen innerhalb von ± 10% sind normal. Wenn sie diesen Bereich überschreiten, besteht das Risiko einer Überhitzung.
Überhitzungsgefahren
Die Ausrüstung kompensiert die Stromversorgung durch Erhöhen des Stroms, wodurch der Temperaturanstieg von Drähten und Komponenten beschleunigt wird. Die typischen Manifestationen sind:
Abbau von Motorwicklungsdämmungen (Lebensdauer Hälften pro 10 ℃ Steigung)
MOSFET -Fehler in Leistungsadaptern (Junction -Temperaturen> 150 ℃)
Logikfehler kontrollieren
Wenn elektronische Geräte unterbezogen sind, kann Folgendes auftreten:
MCU -Fehlfunktionen (z. B. eine Waschmaschine, die fälschlicherweise den Spinmodus aktiviert)
Switch-Mode-Stromversorgungen in den "Hiccup-Modus" (wiederholte Neustarts schaden Kondensatoren)

Was ist der Unterschied zwischen einem Lightning -Verbraucher und einem Over/Under Spannungsschutz?

Schubschutz undÜberspannung und Unterspannungsschutzsind zwei komplementäre, aber deutlich unterschiedliche Arten von Schutzgeräten in Stromversorgungssystemen. Das Folgende ist ein systematischer Vergleich, der auf technischen Daten und praktischen Situationen auf der Grundlage von Multi-Source-Daten basiert. Wenn es Fehler gibt, senden Sie bitte eine E -Mail an eine E -Mail an[email protected]um sie zu korrigieren:

1. Schutzziele und Funktionen

2. Betriebsmechanismus

• ● Lightning ARBE (SPD)

Verwendet nichtlineare Komponenten (z. B. Movs, Gasentladungsröhrchen), um einen niedrigen Impedanzweg innerhalb von 1–25 Ns zu erzeugen, wodurch der Umleitungsstrom auf Masse ablenkt und gleichzeitig die Restspannung begrenzt.

Antwortzeit: 1–100 ns

Aktionsmodus: Passive Ablenkung (Parallele Verbindung, keine Schaltungsunterbrechung)

• ● Über/unter Spannungsschutz

Probenspannung in Echtzeit: Wenn die Schwellenwerte verletzt werden, senkt ein Relais die Stromversorgung und verzögert die Wiederherstellung des Zurücksetzens.

Reaktionszeit: 1–2 Sekunden (inverse Zeitcharakteristik: schneller für schwere Überspannungen)

Aktionsmodus: Aktive Trennung (Serienverbundene, steuert Schaltungsbrennungen)

3. Anwendungsszenarien

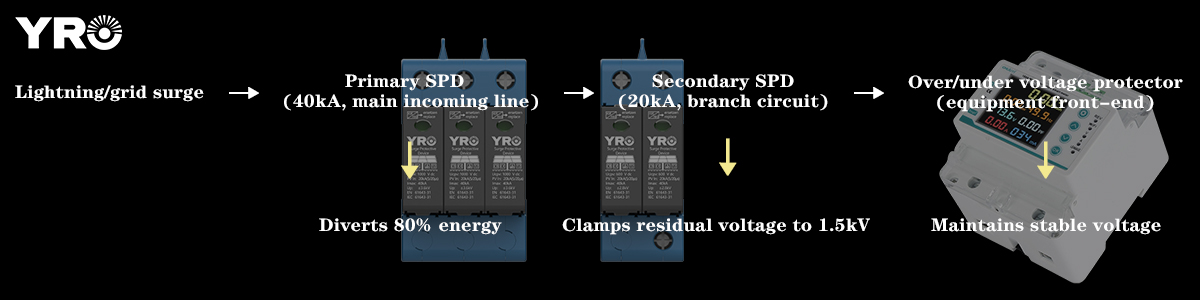

Als Beispiel wurde ein dreistöckiges Schutzsystem entworfen:

Aus diesem Grund ist ersichtlich, dass Surge -Blitzschutzgeräte und Überspannungs- und Unterspannungsschutzgeräte ergänzt werden: SPD kann nicht mit kontinuierlicher Überspannung im Stromnetz fertig werden, und zu diesem Zeitpunkt ist ein Spannungsschutzgerät erforderlich, um die Stromversorgung abzuschneiden. Der Spannungsschutz hat keine Reaktion auf Blitzfluten auf Nanosekundenebene und erfordert SPD, um vorübergehenden Schutz zu schützen.

Abschluss

Spannungsschwankungen sind unvermeidlich, aber ihr Schaden kann verhindert werden. Überspannungs- und Unterspannungsschutz bieten einen doppelten Schutz vor Überspannung und Unterspannung auf einfache und wirtschaftliche Weise. Wenn sie in Verbindung mit Anstiegsauflagen eingesetzt werden, können sie ein höheres Schutzniveau erreichen. Egal, ob Sie sich in einem Gebiet mit instabilen Stromnetzen befinden oder einfach nur beruhigt suchen, die Installation von Überspannungs- und Unterspannungssystemen ist eine langfristige vorteilhafte Maßnahme.
