Wie kann ein WiFi 6-10 Strings RSD-Schnellabschaltgerät die Sicherheit von Solar-PV verbessern?

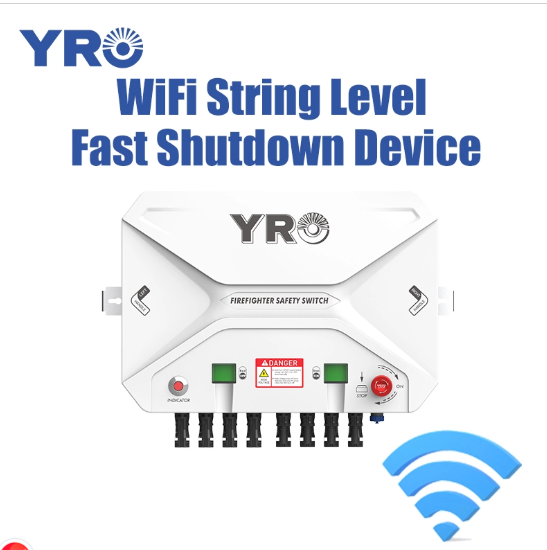

Erläuterungen zu einem WiFi 6-10 Strings RSD Fast Shutdown-Gerät

Solar-Photovoltaikanlagen erzeugen Gleichstrom, sobald ausreichend Sonnenlicht auf die Module trifft. Auch wenn der Wechselrichter ausgeschaltet ist, können Teile des PV-Generators und seiner DC-Verkabelung weiterhin unter Spannung stehen. Dies stellt einen wichtigen Sicherheitsaspekt für Installateure, Wartungspersonal, Notfallhelfer und Systembesitzer dar.

Ein Schnellabschaltgerät, allgemein RSD genannt, dient dazu, die elektrische Leistung innerhalb eines definierten Teils einer PV-Anlage zu trennen oder zu reduzieren, wenn seine Abschaltfunktion aktiviert ist. Ein Schnellabschaltgerät auf String-Ebene kann je nach Design und Nennkonfiguration mehrere PV-Strings über ein gemeinsames Gehäuse und eine gemeinsame Schaltanordnung verwalten.

Der Begriff6-10 Saitenbezieht sich im Allgemeinen auf eine Gerätefamilie, die eine Konfiguration innerhalb dieses String-Anzahlbereichs aufnehmen soll. Das bedeutet nicht, dass jedes Modell automatisch alle möglichen Spannungen, Ströme oder Verkabelungsanordnungen unterstützt. Das Datenblatt und der Schaltplan des ausgewählten Modells bestimmen die zulässige Konfiguration.

Wenn WLAN in der Produktspezifikation enthalten ist, kann es eine Kommunikations- oder Fernbedienungsfunktion bieten. Allerdings ist WLAN nicht eine inhärente Funktion jedes Schnellabschaltgeräts. Käufer sollten sich vergewissern, ob das genaue Modell WLAN, RS485, eine andere Kommunikationsschnittstelle oder nur eine herkömmliche Abschaltsteuerungsmethode unterstützt.

So funktioniert die schnelle Abschaltung in einer Solar-PV-Anlage

Eine typische Schnellabschaltanordnung auf String-Ebene umfasst PV-Module, DC-Strangverkabelung, einen Abschaltschalter oder -regler, einen Wechselrichter und die dazugehörige Schutz- und Erdungsausrüstung. Das genaue Layout variiert je nach Systemarchitektur und lokalen elektrischen Anforderungen.

Schritt 1: Normale Stromerzeugung

Unter normalen Betriebsbedingungen erzeugen Solarmodule Gleichstrom. Der Strom fließt durch die konfigurierten String-Stromkreise zum Wechselrichter, wo er zur Nutzung oder zum Export in Wechselstrom umgewandelt wird.

Schritt 2: Ein Shutdown-Ereignis wird eingeleitet

Abhängig vom Gerätedesign kann ein bestimmter Schalter, Steuerkreis, ein Stromausfall oder ein zugelassenes Steuersignal die Abschaltung auslösen. Einige Produkte bieten optional auch kommunikations- oder temperaturbezogene Funktionen. Diese Merkmale müssen für das tatsächliche Modell bestätigt werden und dürfen nicht allein aus der RSD-Kategorie angenommen werden.

Schritt 3: Das Gerät trennt die angegebenen Gleichstromkreise

Wenn der erforderliche Auslöser erkannt wird, betätigt das Gerät seinen internen DC-Isolationsmechanismus entsprechend seiner Konstruktion. Die betroffenen Stromkreise werden gemäß den Herstellerangaben abgeschaltet. Die resultierende Spannung und die Abschaltreaktion hängen von der Systemtopologie, dem Gerätestandort, der Schaltanordnung und den geltenden Anforderungen ab.

Schritt 4: Das Personal befolgt das genehmigte Sicherheitsverfahren

Nach der Abschaltung muss qualifiziertes Personal die Notfall- und elektrischen Sicherheitsverfahren der Anlage befolgen. Sie sollten nicht davon ausgehen, dass PV-Module bei Sonneneinstrahlung keinen Strom mehr erzeugen oder dass jeder Abschnitt der Verkabelung automatisch berührungssicher ist.

Für Systementwickler besteht die wichtige Aufgabe darin, die vollständige Abschaltsequenz, die Auslösemethode des Geräts, den Standort der Schaltausrüstung und die erforderliche Reaktion unter Normal- und Fehlerbedingungen zu überprüfen.

Warum die Abschaltung mehrerer Strings für Solarprojekte wichtig ist

Verwalten Sie mehrere String-Stromkreise

Ein für sechs bis zehn Strings ausgelegtes Gerät kann dabei helfen, Abschalteinrichtungen für PV-Anlagen mit mehreren Stringkreisen zu organisieren. Abhängig vom genehmigten Design kann dies das Gerätelayout vereinfachen und den Bedarf an separaten Gehäusen verringern. Die tatsächlichen Einsparungen hängen von der Anzahl der Strings, den Kabelwegen, dem Installationsaufwand und den Projektanforderungen ab.

Unterstützen Sie die Planung von Notfallmaßnahmen

Schnellabschaltgeräte können Teil einer umfassenderen elektrischen Sicherheitsstrategie sein, die darauf abzielt, Gefahren bei Notfällen und Wartungsarbeiten zu reduzieren. Klare Beschriftungen, zugängliche Kontrollstellen und dokumentierte Abschaltverfahren helfen dem Personal, die Bedienung des Systems zu verstehen.

Berücksichtigen Sie die Installationsbedingungen im Freien

Solaranlagen sind häufig Regen, Staub, Temperaturschwankungen, Sonnenlicht und anderen Umwelteinflüssen ausgesetzt. Ein geeignetes Gehäuse und korrekt installierte Kabeleinführungen tragen zum Schutz interner Komponenten bei. Das erforderliche Schutzniveau sollte mit der Installationsumgebung und den Anweisungen des Herstellers übereinstimmen.

Verbessern Sie die Systemorganisation

Eine geplante Mehrstranganordnung kann die Schaltungsidentifizierung und Wartungsdokumentation einfacher machen. Installateure sollten die betroffenen Strings kennzeichnen, die Gerätestandorte aufzeichnen und ein aktualisiertes Einzelliniendiagramm führen, damit Techniker die mit jedem PV-Stromkreis verbundenen Geräte identifizieren können.

Ermöglichen Sie projektspezifische Steuerungsoptionen

Einige RSD-Produktfamilien bieten zusätzliche Steuerungs- oder Kommunikationsfunktionen. Wenn ein Projekt eine Fernbedienung, WLAN-Kommunikation oder die Integration mit einem anderen Überwachungssystem erfordert, bestätigen Sie die genaue Schnittstelle, das unterstützte Protokoll, den Betriebsbereich und das Steuerungsverhalten, bevor Sie ein Modell auswählen.

Wichtige technische Spezifikationen, die Sie vor dem Kauf bewerten sollten

Bei der Auswahl eines Schnellabschaltgeräts ist die technische Kompatibilität von entscheidender Bedeutung. Die Anzahl der Zeichenfolgen allein reicht nicht aus, um die Eignung festzustellen. Vergleichen Sie die vorgeschlagene Ausrüstung mit den PV-Moduldaten, den Eingangsgrenzen des Wechselrichters, dem Schaltungsdesign und den örtlichen elektrischen Anforderungen.

Als Referenz dienen die veröffentlichten Produktinformationen von YRORSD-Schnellabschaltgerät für 6–10 StringsIdentifiziert das Modell YRSD-8A mit einer angegebenen DC-Stringspannung von 1500 V, einem Stringstrom von 26 A, einer Nennwechselspannung von 230 V, einer Betriebsspannung von 100–270 V AC, einem Betriebstemperaturbereich von -40 °C bis +85 °C und der Schutzart IP66. Diese Zahlen sollten anhand des neuesten Datenblatts und des genauen für das Projekt angebotenen Modells überprüft werden.

Wenden Sie nicht die Spezifikationen eines Modells auf jedes Produkt der 6-10-Saiter-Familie an. Spannungs- und Stromwerte, Kommunikationsfunktionen, Verkabelungsanordnungen und Zertifizierungen können zwischen den Versionen variieren.

6-10 String RSD im Vergleich zu anderen Abschaltlösungen

Unterschiedliche PV-Projekte erfordern unterschiedliche Abschaltarchitekturen. Für einige Layouts kann ein Gerät mit mehreren Strängen geeignet sein, während Geräte auf Modulebene oder ein anderes zugelassenes System die Projektanforderungen möglicherweise besser erfüllen.

Diese Lösungen sind nicht automatisch austauschbar. Beispielsweise führt eine Trennung auf String-Ebene nicht unbedingt zu einer Spannungsreduzierung auf Modulebene. Die geeignete Lösung muss entsprechend der erforderlichen Sicherheitsfunktion, der Gerätearchitektur und den geltenden elektrischen Vorschriften ausgewählt werden.

So wählen Sie das richtige RSD-Gerät für ein PV-Projekt aus

1. Berechnen Sie die tatsächliche String-Anzahl

Beginnen Sie mit dem PV-Layout und der Anzahl der Kreise, die gesteuert werden müssen. Überprüfen Sie, ob das vorgeschlagene Gerät die vorgesehene Anzahl an Strings aufnehmen kann und ob die Verkabelungsanordnung dem vom Hersteller genehmigten Diagramm entspricht.

2. Überprüfen Sie die maximale Systemspannung

Die PV-Leerlaufspannung steigt mit sinkender Modultemperatur. Verwenden Sie den Temperaturkoeffizienten des Modulherstellers und die erwartete minimale Auslegungstemperatur des Standorts, um die maximale String-Spannung zu berechnen. Vergleichen Sie das Ergebnis mit der Gerätebewertung und den geltenden Designgrenzen.

3. Überprüfen Sie die Strom- und Schutzkoordination

Überprüfen Sie die Stromeigenschaften des Moduls, Parallel-String-Anordnungen, Schutzvorrichtungen, Leiternennwerte und die Grenzwerte des RSD-Herstellers. Gehen Sie nicht davon aus, dass der angegebene String-Strom jedem möglichen maximalen Strom oder Kurzschlussstrom entspricht.

4. Bestätigen Sie die Abschaltmethode

Bestimmen Sie, ob das Projekt einen manuellen Notschalter, eine definierte Reaktion bei Wechselstromausfall, eine optionale temperaturgesteuerte Funktion, eine Fernbedienung oder eine andere spezifizierte Methode erfordert. Bestätigen Sie den vollständigen Ablauf mit dem Hersteller und Systementwickler.

5. Überprüfen Sie die Kommunikationsanforderungen

Wenn WLAN erforderlich ist, erkundigen Sie sich, ob das Gerät über ein WLAN-Modul verfügt, welche Netzwerkbedingungen es benötigt und welche Funktionen tatsächlich aus der Ferne ausgeführt werden können. Wenn RS485 verwendet wird, überprüfen Sie das unterstützte Protokoll, die Verkabelung und die Kompatibilität mit dem vorgesehenen Controller. Die drahtlose Konnektivität sollte nicht als Ersatz für eine erforderliche Notabschaltsteuerung betrachtet werden.

6. Überprüfen Sie die Installationsbedingungen

Bewerten Sie Umgebungstemperatur, direkte Sonneneinstrahlung, Wassereinwirkung, Staub, Montagefläche, Kabelführung und Zugang für Wartungsarbeiten. Die Schutzart ist nur dann aussagekräftig, wenn das Produkt mit geeigneten Verschraubungen, Anschlüssen, Dichtungen und Abdeckungen installiert wird.

Installationsplanung und Sicherheitsüberlegungen

Geräte zur schnellen Abschaltung handhaben potenziell gefährliche Gleichstromkreise. Installation, Inbetriebnahme und Prüfung sollten von qualifiziertem Personal gemäß den Anweisungen des Herstellers und den für den Projektstandort geltenden Elektrovorschriften durchgeführt werden.

Planen Sie den Gerätestandort

Beachten Sie die vom Hersteller angegebene Montageposition und das Systemdiagramm. Wenn das Design eine Installation in der Nähe des PV-Arrays erfordert, berücksichtigen Sie den Zugang, die Kabellänge, die Witterungseinflüsse und den Weg zum Wechselrichter oder den zugehörigen Geräten. Sorgen Sie dafür, dass der Notfallkontrollort bei Bedarf klar gekennzeichnet und zugänglich ist.

Überprüfen Sie den Schaltplan

Bestätigen Sie vor Beginn der Arbeiten die Gleichstrompolarität, die Strangzuordnung, die Leitergröße, die Steckerkompatibilität, die Erdungs- oder Verbindungsanforderungen, die Wechselstromversorgungsanschlüsse und die Steuerverkabelung. Falsche Polarität oder inkompatible Anschlüsse können Geräte beschädigen und ein Sicherheitsrisiko darstellen.

Koordinieren Sie die Abschaltkontrolle

Stellen Sie sicher, dass die Steuerungsmethode zum Projektdesign passt. Identifizieren Sie, welches Ereignis die Abschaltung auslöst und welcher elektrische Zustand sich daraus ergeben sollte. Wenn mehrere Geräte oder Steuerungskomponenten beteiligt sind, dokumentieren Sie, wie sie interagieren und was passiert, wenn ein Signal oder eine Stromversorgung ausfällt.

Provision vor der Übergabe

Verwenden Sie das genehmigte Inbetriebnahmeverfahren, um den Gerätebetrieb, die Schaltkreisidentifikation, die beabsichtigte Abschaltreaktion und alle Kommunikationsfunktionen zu überprüfen. Notieren Sie die Ergebnisse und aktualisieren Sie die Systemzeichnungen. Improvisieren Sie niemals Live-Testverfahren oder umgehen Sie eine Schutzfunktion, um einen Test abzuschließen.

Inspektion, Prüfung und Wartung für einen zuverlässigen Betrieb

Auch ein richtig ausgewähltes Abschaltgerät erfordert einen entsprechenden Wartungsplan. Die Inspektionsintervalle sollten die Empfehlungen des Herstellers, die Umgebungsbedingungen, die örtlichen Anforderungen und das Risikoprofil der Installation widerspiegeln.

• Sichtprüfung:Überprüfen Sie das Gehäuse auf Risse, Stoßschäden, Korrosion, Wassereintritt oder Anzeichen von Überhitzung.
• Kabel- und Steckerprüfungen:Suchen Sie nach losen, beschädigten oder nicht ordnungsgemäß abgestützten Kabeln und überprüfen Sie den Steckerzustand mithilfe zugelassener Verfahren.
• Überprüfung der Kennzeichnung:Stellen Sie sicher, dass die Abschaltsteuerung, die Geräteidentifikation und die betroffenen Schaltkreise deutlich gekennzeichnet bleiben.
• Funktionstest:Testen Sie die Abschaltfunktion gemäß dem vom Hersteller genehmigten Verfahren und den geltenden Sicherheitsvorschriften.
• Kommunikationschecks:Wenn WLAN oder RS485 bereitgestellt wird, überprüfen Sie die unterstützten Kommunikations- und Steuerungsfunktionen, ohne davon auszugehen, dass eine Netzwerkverbindung den Nachweis erbringt, dass die Sicherheitsfunktion funktioniert.
• Dokumentation:Erfassen Sie Inspektionen, Testergebnisse, Reparaturen, Ersatzteile und Änderungen am PV-Anlagenlayout.

Wenn ein abnormaler Zustand festgestellt wird, befolgen Sie das genehmigte Isolations- und Serviceverfahren. Öffnen Sie unter Spannung stehende Geräte nicht und führen Sie keine internen Reparaturen durch, es sei denn, der Hersteller erlaubt die Arbeit ausdrücklich und die Person, die sie ausführt, ist qualifiziert.

Eine praktische Beschaffungscheckliste für Solarinstallateure und -händler

Bevor Sie ein Angebot für ein WiFi 6-10 Strings RSD Fast Shutdown Device anfordern, bereiten Sie die elektrischen und kommerziellen Anforderungen des Projekts vor. Klare Informationen helfen Lieferanten, eine geeignete Konfiguration zu finden und reduzieren Verzögerungen durch wiederholte technische Klärungen.

Vergleichen Sie Lieferanten hinsichtlich technischer Eignung, Dokumentationsqualität, Kommunikation, Lieferzuverlässigkeit und Kundendienst, anstatt sich nur auf den Preis zu verlassen. Wenn das Produkt für einen regulierten Markt bestimmt ist, stellen Sie sicher, dass das genaue Modell und die Konfiguration den Anforderungen der Projektjurisdiktion entsprechen.

ZHEJIANG YRO NEUE ENERGIE CO., LTD.bietet schnelle Abschaltlösungen für Photovoltaik-Anwendungen. Käufer können die Produktinformationen des Unternehmens einsehen und die erforderliche Stringanzahl, die elektrischen Nennwerte, den Gehäuseschutz, die Steuerungsmethode und die verfügbaren Optionen besprechen, bevor sie eine Spezifikation festlegen.
