Was ist der Unterschied zwischen einphasigen und dreiphasigen Überspannungs- und Unterspannungsschutzgeräten?

In industriellen und kommerziellen Stromversorgungssystemen ist die Auswahl des geeignetenÜberspannungs- und UnterspannungsschutzTrägt zum Schutz der Ausrüstung und zur Aufrechterhaltung eines stabilen Betriebs bei. Obwohl die Funktionsprinzipien von einphasigen und dreiphasigen Schutzvorrichtungen ähnlich sind, unterscheiden sie sich in Struktur, Anwendungsszenarien und Leistung. In diesem Artikel werden die Unterschiede zwischen diesen beiden Protektortypen aus der Perspektive der praktischen Anwendung analysiert.

Bevor wir die Unterschiede zwischen diesen beiden Arten von Schutzvorrichtungen verstehen, müssen wir zunächst die Grundkonzepte von einphasigem Strom und dreiphasigem Strom sowie deren Zusammenhang mit Überspannungs- und Unterspannungsschutzvorrichtungen verstehen.

Unterschied zwischen einphasiger und dreiphasiger Elektrizität

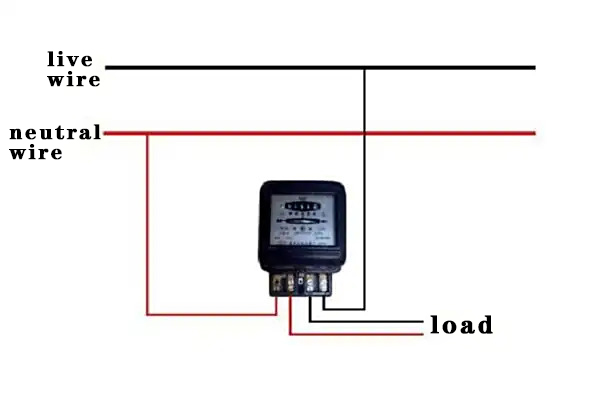

Einphasenstrom

• Aufbau: Besteht aus einem stromführenden Leiter (L) und einem Neutralleiter (N). Manchmal wird aus Sicherheitsgründen ein Erdungskabel hinzugefügt.
• Spannung: Typischerweise 220 V (Asien-Pazifik) oder 110 V (Amerika).
• Anwendungsszenarien: Wird hauptsächlich für Beleuchtung, Haushaltsgeräte (wie Kühlschränke, Klimaanlagen) und Kleingeräte verwendet.
• Eigenschaften: Einfache Struktur, niedrige Kosten, aber relativ schlechte Stabilität der Stromversorgung. Geeignet für Lasten mit geringer Leistung.

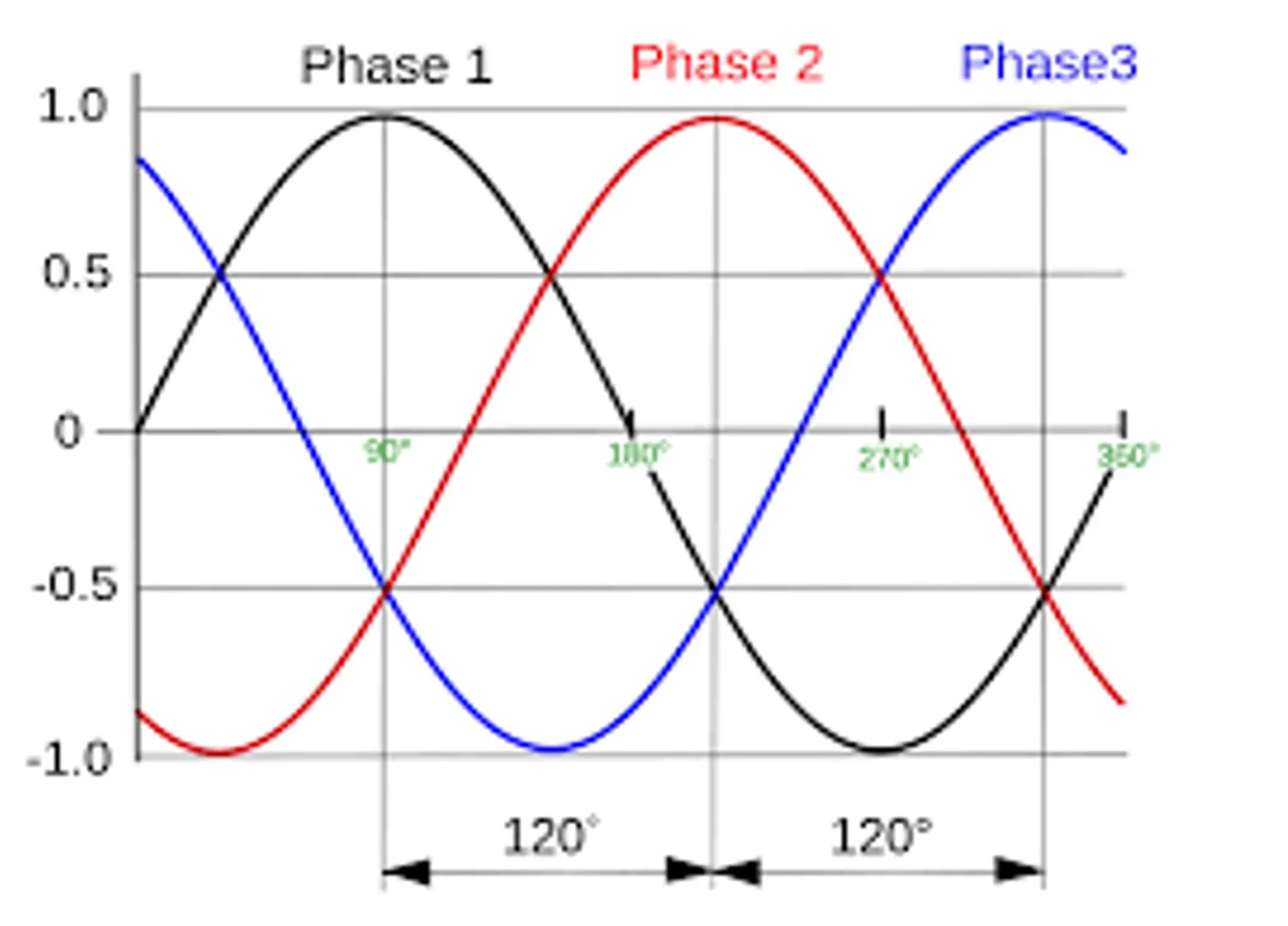

Dreiphasenstrom

• Struktur: Besteht aus drei stromführenden Drähten und einem Neutralleiter. Manchmal wird ein Erdungskabel hinzugefügt.
• Spannung: Typischerweise 380 V, geeignet für die Industrie, große Geräte und Hochleistungslasten.
• Anwendungsszenarien: Wird in Fabriken, für große Motoren, Kompressoren, Industrieanlagen usw. verwendet.
• Eigenschaften: Stabile Stromversorgung, hoher Wirkungsgrad, höhere Leistungsfähigkeit. Allerdings ist die Struktur komplexer und erfordert eine professionelle Installation und Wartung.

Nachdem Sie die grundlegenden Unterschiede zwischen den beiden elektrischen Systemen verstanden haben, wird es einfacher, die funktionalen Unterschiede zwischen den beiden Arten von Überspannungs- und Unterspannungsschutzgeräten zu verstehen.

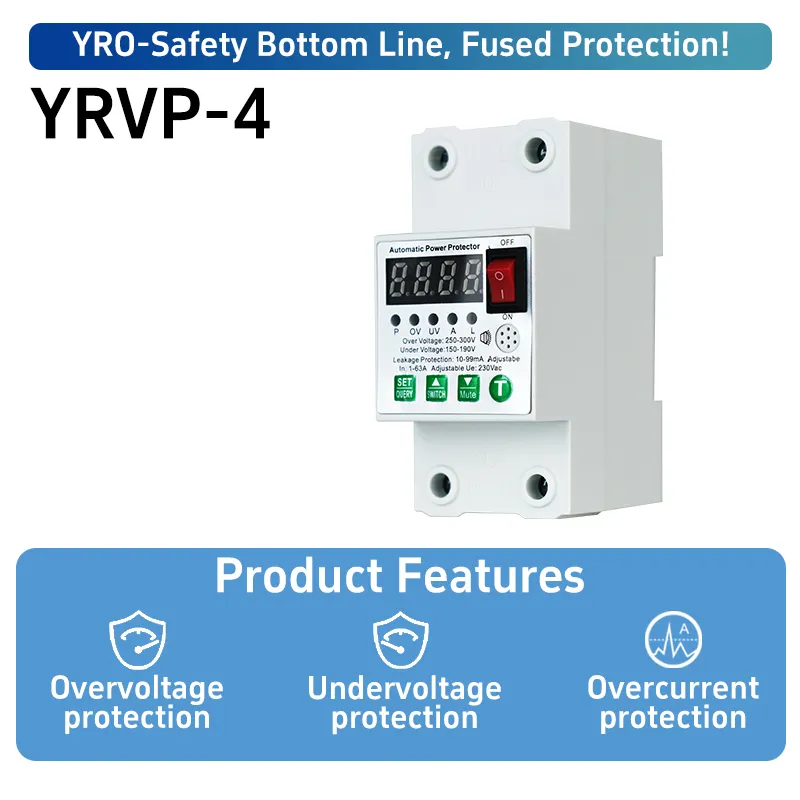

Unterschiede zwischen einphasigen und dreiphasigen Überspannungs- und Unterspannungsschutzgeräten

Stromspannung

Der Hauptunterschied zwischen diesen beiden Arten von Schutzvorrichtungen liegt in den Spannungssystemen, für die sie anwendbar sind:einphasige Schutzvorrichtungenwerden in einphasigen Systemen verwendetdreiphasige Protektorenwerden in Drehstromsystemen eingesetzt.

Schutz

Der Aufbau eines einphasigen Schutzes ist relativ einfach. Es muss nur die einphasige Spannung überwachen und hat eine relativ einzige Funktion, da ihm die Fähigkeit zum Schutz vor Phasenausfall fehlt. Der dreiphasige Schutz muss gleichzeitig die dreiphasige Spannung überwachen und außerdem die Phasenfolge und Phasenausfallbedingungen erkennen. Daher verfügt es über die Funktionen Phasenverlust- und Phasenausfallschutz, wodurch seine Funktionalität umfassender wird.

Verdrahtung

Einphasige Schutzvorrichtungen sind normalerweise in 1P- oder 2P-Konfigurationen erhältlich. Die 1P-Version schützt nur die Phasenleitung, während die 2P-Version sowohl die Phasenleitung als auch die Neutralleitung schützt und so einen umfassenderen Schutz bietet.

Dreiphasige Schutzvorrichtungen sind in 3P- oder 4P-Konfigurationen erhältlich. Die 3P-Version schützt nur drei Phasenleitungen, während die 4P-Version alle drei Phasen plus den Neutralleiter schützt. Die 4P-Konfiguration wird normalerweise für vollständigen Schutz empfohlen, insbesondere in Umgebungen, in denen ein Ausfall der Neutralleitung erhebliche Schäden verursachen kann.

Abschluss

Sowohl einphasige als auch dreiphasige Überspannungs- und Unterspannungsschutzgeräte werden zum Schutz elektrischer Geräte bei Spannungsanomalien eingesetzt, sie unterscheiden sich jedoch in ihren Konstruktionsprinzipien und Anwendungsszenarien. Einphasige Schutzvorrichtungen werden hauptsächlich in Wohngebäuden oder kleineren Gewerbegebieten eingesetzt. Ihr Aufbau ist relativ einfach und die Kosten sind geringer, sodass sie für allgemeine einphasige Stromkreise geeignet sind. Dreiphasige Schutzvorrichtungen können den Spannungsstatus mehrerer Phasen überwachen und die Phasenbalance verwalten. Sie werden typischerweise in industriellen Stromversorgungssystemen eingesetzt und eignen sich für den Einsatz in Drehstromkreisen.

Bei der Auswahl eines Schutzgeräts wird empfohlen, den tatsächlichen Stromversorgungstyp, die Lastanforderungen, die Installationsbedingungen und den möglichen zukünftigen Erweiterungsbedarf umfassend zu berücksichtigen.
